Descripción

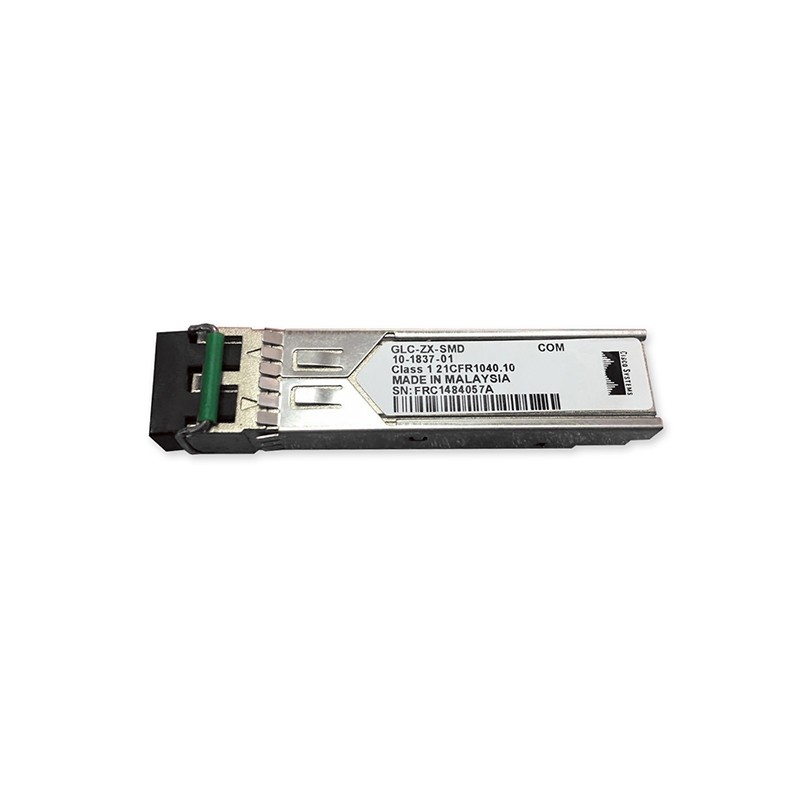

Cisco GLC-ZX-SMD es un SFP 1000BASE-ZX para fibra monomodo de largo alcance. El 1000BASE-ZX SFP funciona en tramos de enlace de fibra óptica monomodo estándar de hasta aproximadamente 70 km de longitud. El SFP proporciona un presupuesto de enlace óptico de 21 dB, pero la longitud precisa del tramo del enlace depende de múltiples factores, como la calidad de la fibra, el número de empalmes y conectores.
Cuando se utilizan distancias más cortas de fibra monomodo (SMF), puede ser necesario insertar un atenuador óptico en línea en el enlace para evitar sobrecargar el receptor. Se debe insertar un atenuador óptico en línea de 10 dB entre la planta de cable de fibra óptica y el puerto de recepción en el SFP en cada extremo del enlace siempre que la pérdida de tramo del cable de fibra óptica sea inferior a 8 dB.
Detalles de producto
La Figura 1 muestra que el GLC-ZX-SMD se puede instalar en el conmutador.
La Tabla 1 proporciona especificaciones de cableado para los SFP que instala en el puerto Gigabit Ethernet.
Tenga en cuenta que todos los puertos SFP tienen conectores de tipo LC y que la distancia mínima de cable para todos los SFP enumerados (fibra multimodo y monomodo) es de 2 m (6,5 pies).
Especificaciones de cableado del puerto SFP
| Producto | Longitud de onda (nm) | Tipo de fibra | Tamaño del núcleo (μm) | Ancho de banda modal (MHz * Km) *** | Distancia de funcionamiento (m) |
| 1000BASE-SX | 850 | MMF | 62,5 | 160 (grado FDDI) | 220 (722 pies) |
| 62,5 | 200 (OM1) | 275 (902 pies) | |||
| 50 | 400 (400/400) | 500 (1.640 pies) | |||
| 50 | 500 (OM2) | 550 (1804 pies) | |||
| 50 | 2000 (OM3) | 1000 (3281 pies) | |||
| 1000BASE-LX / LH | 1310 | MMF * | 62,5 | 500 | 550 (1804 pies) |
| 50 | 400 | 550 (1804 pies) | |||
| 50 | 500 | 550 (1804 pies) | |||
| SMF | – ** | – | 10,000 (32,821 pies) | ||
| 1000BASE-EX | 1310 | SMF | – ** | – | 40.000 (131.234 pies) |
| 1000BASE-ZX | 1550 | SMF | – | – | Aproximadamente 70 km dependiendo de la pérdida de enlace |
| 1000BASE-BX-U | 1310 | SMF | – ** | – | 10,000 (32,821 pies) |
| 1000BASE-BX-D | 1490 | SMF | – ** | – | 10,000 (32,821 pies) |
Ejemplo de conexión
Conexión directa para el módulo transceptor SFP Cisco 1000BASE-ZX 1550nm 80KM
Cisco GLC-ZX-SMD es compatible con una amplia gama de equipos de Cisco.
FS S5800-48F4S Switch
Cisco C6824-X-LE-40G
Cisco 4500 WS-X4624-SFP-E
Cisco 6500 WS-SUP720
Cisco WS-C3560V2-48PS
Cisco WS-C3560E-12D with CVR-X2-SFP
Cisco ASR 1000 ASR1001
Cisco 3800 HWIC-1GE-SFP
Cisco WS-C2960-48TC-L
Cisco WS-C3650-48TQ
Cisco IE-2000-16TC-G-N
Cisco IE-4000-4T4P4G-E
Cisco WS-C2960+24LC-L
Cisco WS-C2960CX-8TC-L
Cisco 3825
Cisco WS-C3560CX-12PC-S
Cisco WS-C3750X-24S with C3KX-NM-10G and C3KX-SM-10G network modules
Cisco Nexus 3000 N3K-C31128PQ-10GE
Cisco ASR 9000 ASR-9001-S
Cisco 4500 WS-X4612-SFP-E
Cisco 7300-NSE-150
Cisco 4500 WS-X4506-GB-T
Cisco IE-2000-16PTC-G-L
Cisco WS-C2960X-48FPS-L
Cisco 4500 WS-X4748-SFP-E
Cisco WS-C3750E-24TD
Cisco 4900 ME-4924-10GE
Cisco WS-C3560X-24T
Cisco 12000 4GE-SFP-LC
Cisco IE-4000-8GT8GP4G-E
Cisco WS-C3560E-24TD
Cisco C6800IA-48TD
Cisco ASR 9000 A9K-4T16GE-TR
Cisco WS-C2960X-24TD-L
Cisco A9KV-V2-DC-E
Cisco 6500 VS-S720-10G-3CXL
Cisco WS-C3560X-48PF with C3KX-NM-10G and C3KX-SM-10G network modules
Cisco 6500 WS-X6824-SFP-2TXL
Cisco 7600 76-ES+XC-20G3C
Cisco 4400 4331
Cisco 6500 WS-SUP720-3BXL
Cisco WS-C2960C-12PC-L
Cisco 4400 4351
Cisco WS-C2960-48PST-L
